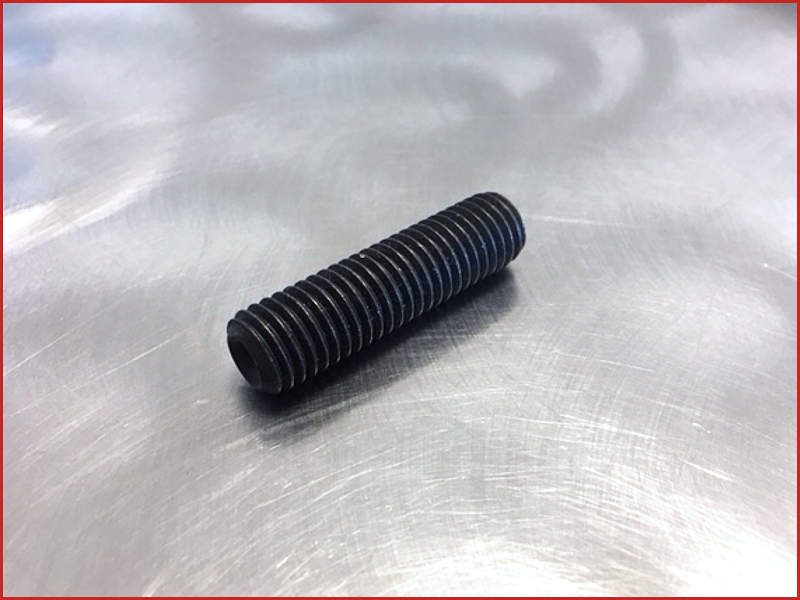

Viti senza testa con cava esagonale
PUNTA COPPA UNI 5929 - DIN 916 - ISO 4029
A PASSO STANDARD ed a PASSO FINE conformi alle normative sulla classe di resistenza UNI EN ISO 898-5: 2013
ANSI - ASME Oltre al grande stoccaggio di grani a norme UNI ISO Speed Bolt può fornire grani a norme ANSI - ASME.
VASTA GAMMA DIMENSIONALE A partire dal Ø M1,6 Fino al Ø M56
AMPIA GAMMA di articoli nei materiali più diffusi: Ottone, Rame, Alluminio, ASTM A193 e ASTM A320.
CARATTERISTICHE DIMENSIONALI dal Ø M1,6 fino al Ø M30
| M 1,6 | M 2 | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 | M 18 | M 20 | M 22 | M 24 | M 27 | M 30 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Passo grosso | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1,0 | 1,25 | 1,50 | 1,75 | 2,0 | 2,0 | *(2,5) | 2,5 | *(2,5) | 3 | 3 | 3,5 |
| M 1,6 | M 2 | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 | M 18 | M 20 | M 22 | M 24 | M 27 | M 30 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Passo fine | - | - | - | 0,35 | 0,5 | 0,5 | 0,75 | 1,0 | 1,25 | 1,25 | 1,5 | 1,5 | *(1,5) | 1,5 | *(1,5) | 2 | 2 | 2 |
| S | - | 0,9 | 1,3 | 1.5 | 2 | 2 | 3 | 4 | 5 | 6 | 6 | 8 | 10 | 10 | 12 | 12 | - | - |
| d3 | - | - | - | 1,4 | 2 | 2,5 | 3 | 5 | 6 | 7 | 8,5 | 10 | 11 | 13 | 15 | 16 | - | - |
| t min. a | - | - | - | 1,2 | 1,5 | 2 | 2 | 3 | 4 | 4,5 | 5,6 | 6,4 | 7,2 | 8 | 9 | 10 | - | - |
| t min. b | - | - | - | 2,2 | 2,5 | 3,0 | 3,5 | 5,0 | 6,0 | 8,0 | 9,0 | 10,0 | 11,0 | 12 | 13,5 | 15 | - | - |

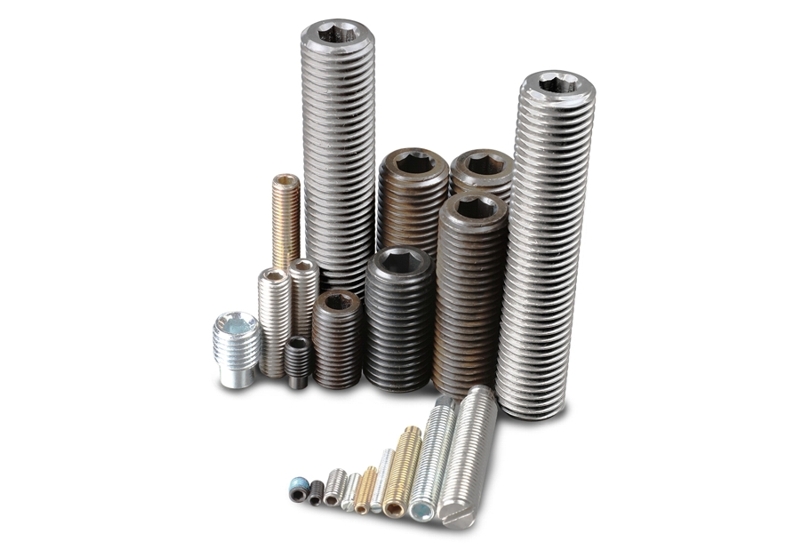

Trattamenti superficiali
- Zincatura elettroliticaUNI EN ISO 4042 - UNI EN ISO 2081
- Rivestimento in zinco e alluminio lamellareGEOMET®, GEOBLACK®
- Zincatura a caldoUNI EN ISO 10684 - ASTM A153 - UNI EN ISO 1461
- Promoblock 120/ht (bloccante)
- Promofren 360 (frenante)
